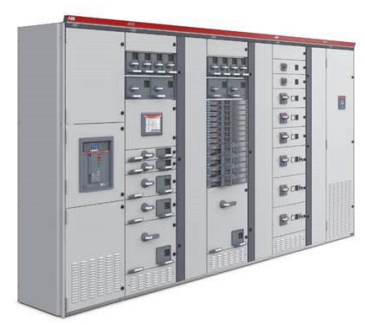

Panel LV dan kubikel 20 kV adalah bagian penting dalam sistem distribusi listrik di pabrik, gedung komersial, rumah sakit, mall, kawasan industri, dan fasilitas operasional lainnya. Panel LV berfungsi mendistribusikan listrik tegangan rendah ke beban, sedangkan kubikel 20 kV berperan sebagai peralatan tegangan menengah untuk proteksi dan distribusi daya sebelum atau sesudah transformator.
Jika salah satu peralatan ini bermasalah, dampaknya bisa langsung terasa: breaker trip, sebagian area padam, produksi berhenti, bahkan risiko kerusakan komponen listrik. Kabar baiknya, banyak gangguan pada panel LV dan kubikel 20 kV sebenarnya bisa dideteksi lebih awal melalui inspeksi dan preventive maintenance.
Berikut 5 tanda panel LV dan kubikel 20 kV perlu maintenance sebelum terjadi trip.
Panas berlebih adalah salah satu tanda awal yang paling sering ditemukan pada panel LV maupun kubikel 20 kV. Pada panel LV, hotspot bisa muncul di area ACB, MCCB, busbar, terminal kabel, kontaktor, atau koneksi beban. Pada kubikel 20 kV, panas abnormal bisa terjadi pada cable termination, kontak breaker, busbar, atau sambungan yang mulai melemah.
Penyebabnya bisa beragam, seperti baut koneksi kendor, kontak aus, beban berlebih, ventilasi kurang baik, ketidakseimbangan beban, atau komponen yang sudah menurun kualitasnya. Jika dibiarkan, hotspot dapat merusak isolasi, mempercepat penuaan komponen, dan meningkatkan risiko trip atau gangguan hubung singkat.
Panel listrik yang sehat umumnya bekerja stabil tanpa suara mencurigakan. Jika muncul suara dengung berlebih, getaran tidak normal, suara percikan, atau bunyi seperti letupan kecil, kondisi ini perlu segera diperiksa.

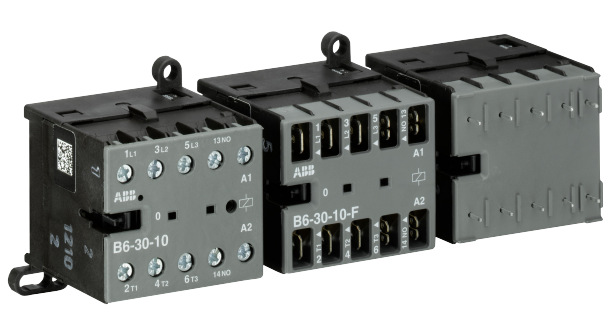

Pada panel LV, suara tidak normal bisa berasal dari kontaktor, relay, kapasitor bank, busbar, terminal longgar, atau komponen yang mengalami getaran. Pada kubikel 20 kV, suara seperti percikan atau dengung tidak biasa bisa menjadi indikasi masalah isolasi, koneksi, atau potensi partial discharge.
Jika ACB, MCCB, MCB, atau breaker pada kubikel 20 kV sering trip, jangan hanya melakukan reset tanpa mencari penyebabnya. Trip adalah tanda bahwa sistem proteksi sedang merespons kondisi tertentu, seperti overload, short circuit, earth fault, undervoltage, overtemperature, atau gangguan pada beban.
Pada kubikel 20 kV, alarm atau event log pada relay proteksi juga perlu dianalisa. Gangguan berulang bisa menunjukkan adanya masalah pada kabel, transformator, setting relay, kondisi isolasi, atau sistem grounding.
Kebersihan dan kondisi lingkungan sangat memengaruhi keandalan panel LV dan kubikel 20 kV. Debu, kelembapan, minyak, korosi, atau rembesan air dapat menurunkan kualitas isolasi dan memperbesar risiko flashover, short circuit, maupun kerusakan komponen.
Pada area industri, ruang panel sering terpapar debu produksi, suhu tinggi, getaran, atau kelembapan. Jika panel tidak dibersihkan dan diperiksa secara berkala, risiko gangguan akan meningkat.
Panel LV dan kubikel 20 kV memiliki komponen mekanis yang harus dapat bekerja dengan cepat dan aman. Pada panel LV, ACB, MCCB, changeover switch, atau mekanisme withdrawable perlu dipastikan berfungsi baik. Pada kubikel 20 kV, VCB, LBS, earthing switch, shutter, dan interlock harus bekerja sesuai fungsi keselamatan.
Jika mekanisme terasa berat, handle sulit digerakkan, breaker lambat merespons, indikator posisi tidak akurat, atau interlock tidak bekerja normal, maintenance perlu segera dilakukan. Gangguan mekanis berbahaya karena breaker harus mampu bekerja cepat saat terjadi fault.
Preventive maintenance panel LV dan kubikel 20 kV bertujuan menjaga sistem distribusi listrik tetap aman, andal, dan siap digunakan. Dalam fasilitas industri atau gedung komersial, gangguan listrik bukan hanya masalah teknis, tetapi juga bisa berdampak pada downtime, kerugian produksi, keselamatan personel, dan biaya perbaikan yang lebih besar.
Beberapa pekerjaan maintenance yang umum dilakukan meliputi visual inspection, cleaning panel, thermography, insulation resistance test, contact resistance test, function test breaker, pengecekan relay proteksi, pengecekan busbar dan terminal kabel, pengecekan grounding, serta pembuatan laporan hasil inspeksi dan rekomendasi perbaikan.
Panel LV dan kubikel 20 kV sebaiknya dicek secara berkala, terutama pada fasilitas dengan beban besar, operasional 24 jam, atau lingkungan kerja yang berat. Banyak perusahaan melakukan inspeksi tahunan, namun frekuensi maintenance bisa lebih sering jika panel berada di area berdebu, lembap, panas, atau pernah mengalami gangguan.
Panel juga sebaiknya segera diperiksa jika muncul tanda seperti panel terasa panas, breaker sering trip, relay proteksi alarm, terdengar suara tidak normal, tercium bau gosong, ada debu atau korosi, mekanisme breaker sulit dioperasikan, atau beban listrik meningkat dari kondisi desain awal.
